Multiplexación

Multiplexores

Las facilidades de transmisión son caras y, a menudo, dos equipos terminales de datos que se comunican por cables coaxiales, enlaces por microondas, o satélite, no utilizan la capacidad total del canal, desperdiciando parte de la anchura de banda disponible. Este problema se soluciona mediante unos equipos denominados multiplexores, que reparten el uso del medio de transmisión en varios canales independientes que permiten accesos simultáneos a los usuarios, siendo totalmente transparente a los datos transmitidos.

En un extremo, los multiplexores son equipos que reciben varias secuencias de datos de baja velocidad y las transforman en una única secuencia de datos de alta velocidad, que se transmiten hacia un lugar remoto. En dicho lugar, otro multiplexor realiza la operación inversa obteniendo de nuevo los flujos de datos de baja velocidad originales. A esta función se la denomina demultiplexar.

do que se efectuarán varias transmisiones distintas por la misma línea, la tasa de eficiencia del canal se ve notablemente mejorada.

Existen dos técnicas fundamentales para llevar a cabo la multiplexación:

• Division de Frecuencia (MDF)
• División en el Tiempo (MTC)

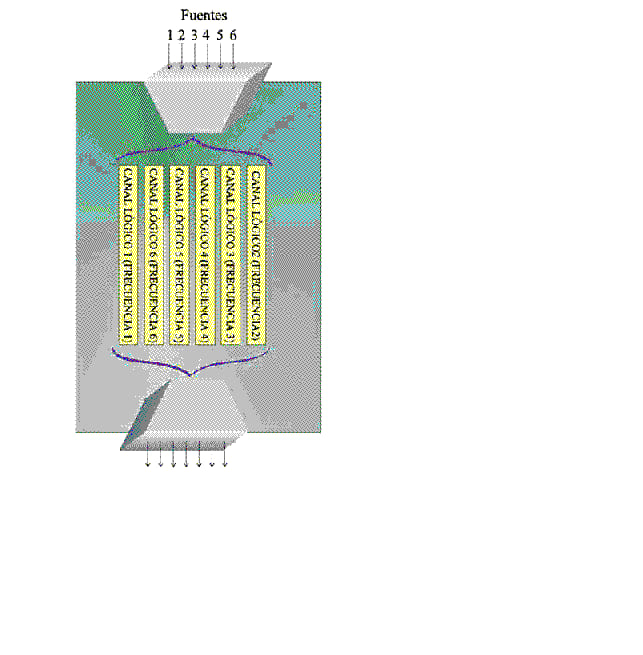

Multiplexación por División en Frecuencia (MDF)

La multiplexación por división en frecuencia es una técnica que consiste en dividir mediante filtros el espectro de frecuencias del canal de transmisión y desplazar la señal a transmitir dentro del margen del espectro correspondiente mediante modulaciones, de tal forma que cada usuario tiene posesión exclusiva de su banda de frecuencias (llamadas subcanales).

En el extremo de la línea, el multiplexor encargado de recibir los datos realiza la demodulación la señal, obteniendo separadamente cada uno de los subcanales. Esta operación se realiza de manera transparente a los usuarios de la línea. Se emplea este tipo de multiplexación para usuarios telefónicos, radio, TV que requieren el uso continuo del canal.

Este proceso es posible cuando la anchura de banda del medio de transmisión excede de la anchura de banda de las señales a transmitir. Se pueden transmitir varias señales simultáneamente si cada una se modula con una portadora de frecuencia diferente, y las frecuencias de las portadoras están lo suficientemente separadas como para que no se produzcan interferencias. Cada subcanal se separa por unas bandas de guarda para prevenir posibles interferencias por solapamiento.

La señal que se transmite a través del medio es analógica, aunque las señales de entrada pueden ser analógicas o digitales. En el primer caso se utilizan las modulaciones AM, FM y PM para producir una señal analógica centrada en la frecuencia deseada. En el caso de señales digitales se utilizan ASK, FSK, PSK y DPSK.

En el extremo receptor, la señal compuesta se pasa a través de filtros, cada uno centrado en una de las diferentes portadoras. De este modo la señal se divide otra vez y cada componente se demodula para recuperar la señal.

La técnica de MDF presenta cierto grado de normalización. Una norma de gran uso es la correspondiente a 12 canales de voz, cada uno de 4.000 Hz (3.100 para el usuario y el resto para la banda de guarda) multiplexado en la banda de 60-108 Khz. A esta unidad se le llama grupo. Muchos proveedores de servicios portadores ofrecen a sus clientes una línea alquilada de 48 a 56 Kbps, basada en un grupo.

Se pueden multiplexar cinco grupos (60 canales de voz) para formar un supergrupo. La siguiente unidad es el grupo maestro, que está constituido por cinco supergrupos (de acuerdo con las normas del UIT) o por diez grupos (de acuerdo a Bell System).

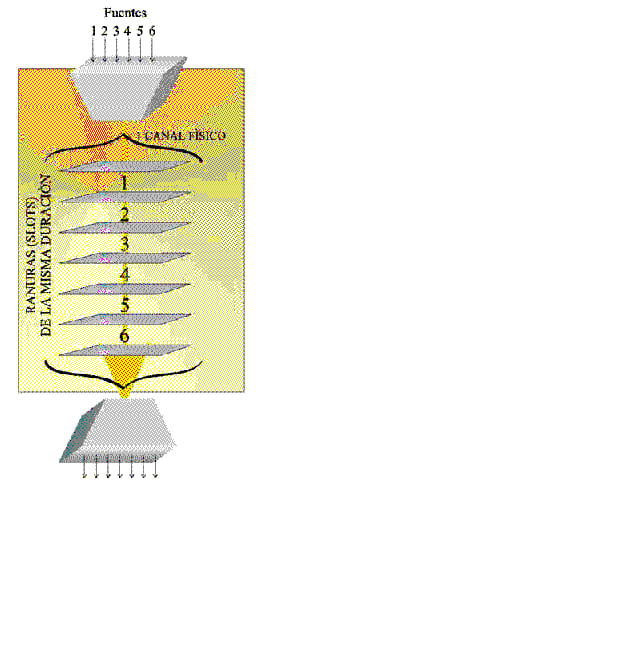

Multiplexación por División en el Tiempo (MTC)

La multiplexación por división de tiempo es una técnica para compartir un canal de transmisión entre varios usuarios. Consiste en asignar a cada usuario, durante unas determinadas "ranuras de tiempo", la totalidad del ancho de banda disponible. Esto se logra organizando el mensaje de salida en unidades de información llamadas tramas, y asignando intervalos de tiempo fijos dentro de la trama a cada canal de entrada. De esta forma, el primer canal de la trama corresponde a la primera comunicación, el segundo a la segunda, y así sucesivamente, hasta que el n-esimo más uno vuelva a corresponder a la primera.

El uso de esta técnica es posible cuando la tasa de los datos del medio de transmisión excede de la tasa de las señales digitales a transmitir. El multiplexor por división en el tiempo muestrea, o explora, cíclicamente las señales de entrada (datos de entrada) de los diferentes usuarios, y transmite las tramas a través de una única línea de comunicación de alta velocidad. Los MDT son dispositivos de señal discreta y no pueden aceptar datos analógicos directamente, sino demodulados mediante un módem.

Los MDT funcionan a nivel de bit o a nivel de carácter. En un MDT a nivel de bit, cada trama contiene un bit de cada dispositivo explorado. El MDT de caracteres manda un carácter en cada canal de la trama. El segundo es generalmente más eficiente, dado que requiere menos bits de control que un MDT de bit. La operación de muestreo debe ser lo suficientemente rápida, de forma que cada buffer sea vaciado antes de que lleguen nuevos datos.

Los sistemas MIC, sistema de codificación digital, utilizan la técnica MDT para cubrir la capacidad de los medios de transmisión. La ley de formación de los sucesivos órdenes de multiplexación responde a normalizaciones de carácter internacional, con vista a facilitar las conexiones entre diversos países y la compatibilidad entre equipos procedentes de distintos fabricantes.

El UIT/UIT recomienda, como primer escalón de la jerarquía de multiplexación por división en el tiempo, 24 ó 32 (30 + 2) canales telefónicos, sistemas utilizados en Estados Unidos y Japón el primero y en Europa, el segundo. Según la recomendación G-732 del UIT, el sistema MIC primario europeo multiplexa a nivel de muestra 30 canales de voz, además de un canal de alineación y otro de señalización, formando una trama de 256 bits (32 canales, una muestra por canal y 8 bits por muestra) a una frecuencia de 8 Khz (doble ancho de banda que el canal telefónico), de lo que resulta una velocidad de 2.048 kbps.

En los equipos múltiplex MIC secundario, terciario, etc., se lleva a cabo una multiplexación en el tiempo (MDT) por entrelazado de impulsos (bit a bit) a diferencia de los equipos MIC primarios.

El UIT ha recomendado cuatro jerarquías de multiplexación para equipos MIC. El equipo múltiplex digital que combina las señales de salida de cuatro equipos múltiplex primarios MIC se denomina equipo múltiplex digital de segundo orden. Los equipos múltiplex digitales de tercer orden combinarían las señales de salida de cuatro equipos múltiplex de segundo orden, etc.

Así, el segundo nivel de multiplexación acepta cuatro señales digitales a 2.048 kbps para formar una señal a 8.448 kbps. El tercer nivel agrupa cuatro señales de 8.448 kbps en una de 34.368 kbps. El cuarto nivel agrupa cuatro señales de nivel tres en una señal de 13.9264 kbps. Por último, en la misma proporción, el quinto nivel produce una señal de 565 Mbps.

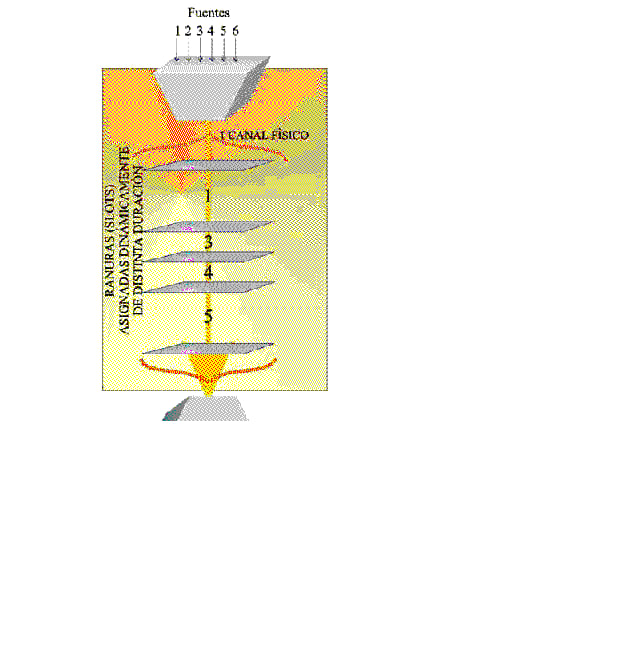

Multiplexación estadística

En situaciones reales, ningún canal de comunicaciones permanece continuamente transmitiendo, de forma que, si se reserva automáticamente una porción del tiempo de transmisión para cada canal, existirán momentos en los que, a falta de datos del canal correspondiente, no se transmita nada y, en cambio, otros canales esperen innecesariamente. La idea de esta multiplexación consiste en transmitir los datos de aquellos canales que, en cada instante, tengan información para transmitir.

Los multiplexores MDT estadísticos (MDTE) asignan dinámicamente los intervalos de tiempo entre los terminales activos y, por tanto, no se desaprovecha la capacidad de la línea durante los tiempos de inactividad de los terminales.

El funcionamiento de estos multiplexores permite que la suma de las velocidades de los canales de entrada supere la velocidad del canal de salida. Si en un momento todos los canales de entrada tienen información, el tráfico global no podrá ser transmitido y el multiplexor necesitará almacenar parte de esta información.

Los multiplexores estadísticos han evolucionado en un corto período de tiempo convirtiéndose en máquinas muy potentes y flexibles. Han acaparado prácticamente el mercado de la MDT y constituyen actualmente una seria competencia a los MDF. Estos proporcionan técnicas de control de errores y control del flujo de datos. Algunos proporcionan la circuitería de modulación para realizar la interfaz con redes analógicas.

De otra forma, sería necesario usar módem separados. El control de flujo se emplea para prevenir el hecho de que los dispositivos puedan enviar datos a un ritmo excesivo a las memorias tampón buffer de los multiplexores.
