Lan En Estrella

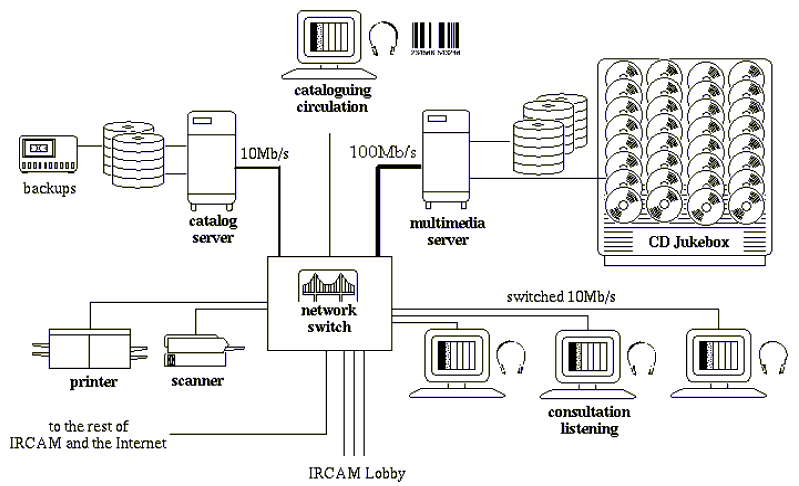

RED EN ESTRELLA

El concepto de una red StarLAN es el mismo de una red Arcnet o la red tipo estrella de Novell con las siguientes características:

· Se comparten los periféricos instalados en el servidor.

· La conexión se hace a través de un Distribuidor Central (HUB) de 12 puertos cada uno, y tiene interconexión con otros Distribuidores Centrales a fin de poder conectar hasta 3 niveles de ellos.

· El servidor de la red puede ser una computadora basada en el procesador 80386, tal como el modelo RS o una mini 3000 ó micro XE de Hewlette-Packard.

· Tiene posibilidad de conexión con otras computadoras de la familia HP 9000, HP 1000 ó con la familia VAX de Digital Equipment Corp. (DEC)

Para conectar una red tipo estrella, existen reglas en función al manejo mismo del Distribuidor Central, el cual se encarga de hacer la comunicación entre las estaciones de trabajo y el servidor seleccionado.

Esta configuración presenta una buena flexibilidad a la hora de incrementar el número de equipos ; además, la caída de uno de los ordenadores periféricos no repercute en el comportamiento general de la red. Sin embargo, si el fallo se produce en el ordenador central, el resultado afecta a todas las estaciones. El diagnóstico de problemas en la red es simple, debido a que todos los ordenadores están conectados a un equipo central. No es un topología adecuada para grandes instalaciones, ya que al agruparse los cables un la unidad central crea situaciones propensas a errores de gestión, precisando, además, grandes cantidades de costosos cables. Esta configuración es rápida en comunicaciones entre los ordenadores periféricos y el central, pero lenta en comunicaciones entre ordenadores periféricos. Por otro lado, la capacidad de la red es elevada si el flujo de información es entre ordenadores periféricos y central, dependiendo muy poco la velocidad de la red del flujo de información que circula por la misma. Las redes STARLAN o SNeT de ATT son en estrella.

La red tipo estrella está compuesta por los siguientes dispositivos:

· Tarjeta de interfase.
· Cable de dos hilos sin blindaje.
· Distribuidor Central (HUB).

Para poder hacer pruebas de instalación la red StarLAN cuenta con un conector de retroalimentación (Loop-Back) para comprobar el funcionamiento de las tarjetas de la red.

Esta red no puede ser conectada directamente entre mini computadoras para intercambio de datos, se puede hacer a través de otra red de HP, THIN-LAN, a fin de conectarse contra cualquier modelo de la familia HP 3000, la HP 9000, la HP 1000 y DEC VAX.

La conexión de la red parte de la instalación de la tarjeta de interfase en cada una de las computadoras de la red misma, una vez hecho esto se conectan al Distribuidor Central en algunos de los conectores libres. La distancia a cualquiera de las estaciones de trabajo no puede ser mayor a 250 metros y la distancia entre dos estaciones de trabajo no puede ser mayor a 1000 metros.

El Distribuidor Central tiene 12 puertos libres para hacer la conexión; del puerto 1 al 11 se puede conectar cualquier estación de trabajo, y el puerto 12, etiquetado como Distribuidor Central superior, se usa para conectar dos niveles de red.

El Distribuidor Central intermedio se conecta al superior a través de este puerto y en el Distribuidor Central principal se deja vacío, StarLAN sólo usa dos niveles de interconexión, según se puede apreciar en la figura. Al usar los dos niveles del Distribuidor Central podemos conectar hasta 50 estaciones de trabajo.

Elementos de una Red

Una red de computadoras consta tanto de hardware como de software. En el hardware se incluyen: estaciones de trabajo, servidores, tarjeta de interfaz de red, cableado y equipo de conectividad. En el software se encuentra el sistema operativo de red (Network Operating System, NOS).

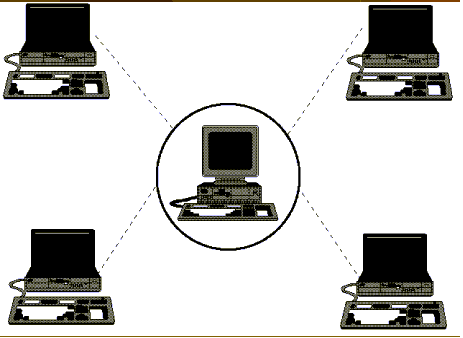

Estaciones de Trabajo

Cada computadora conectada a la red conserva la capacidad de funcionar de manera independiente, realizando sus propios procesos. Asimismo, las computadoras se convierten en estaciones de trabajo en red, con acceso a la información y recursos contenidos en el servidor de archivos de la misma. Una estación de trabajo no comparte sus propios recursos con otras computadoras. Esta puede ser desde una PC XT hasta una Pentium, equipada según las necesidades del usuario; o también de otra arquitectura diferente como Macintosh, Silicon Graphics, Sun, etc.

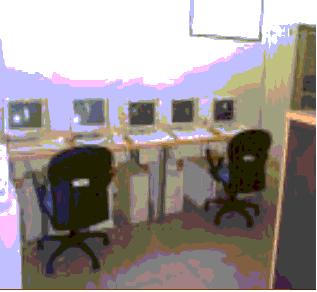

Servidores

Son aquellas computadoras capaces de compartir sus recursos con otras. Los recursos compartidos pueden incluir impresoras, unidades de disco, CD-ROM, directorios en disco duro e incluso archivos individuales

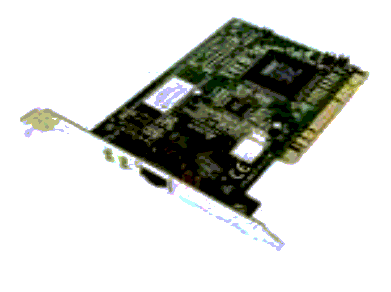

Targeta de Interfez de Red

Para comunicarse con el resto de la red, cada computadora debe tener instalada una tarjeta de interfaz de red (Network Interface Card, NIC). Se les llama también adaptadores de red o sólo tarjetas de red. En la mayoría de los casos, la tarjeta se adapta en la ranura de expansión de la computadora, aunque algunas son unidades externas que se conectan a ésta a través de un puerto serial o paralelo. Las tarjetas internas casi siempre se utilizan para las PC's, PS/2 y estaciones de trabajo como las SUN's. Las tarjetas de interfaz también pueden utilizarse en minicomputadoras y mainframes. A menudo se usan cajas externas para Mac's y para algunas computadoras portátiles. La tarjeta de interfaz obtiene la información de la PC, la convierte al formato adecuado y la envía a través del cable a otra tarjeta de interfaz de la red local. Esta tarjeta recibe la información, la traduce para que la PC pueda entender y la envía a la PC.

Cableado

La LAN debe tener un sistema de cableado que conecte las estaciones de trabajo individuales con los servidores de archivos y otros periféricos. Si sólo hubiera un tipo de cableado disponible, la decisión sería sencilla. Lo cierto es que hay muchos tipos de cableado, cada uno con sus propios defensores y como existe una gran variedad en cuanto al costo y capacidad, la selección no debe ser un asunto trivial.

Cable de par trenzado: Es con mucho, el tipo menos caro y más común de medio de red.

Cable coaxial: Es tan fácil de instalar y mantener como el cable de par trenzado, y es el medio que se prefiere para las LAN grandes.

Cable de fibra óptica: Tiene mayor velocidad de transmisión que los anteriores, es inmune a la interferencia de frecuencias de radio y capaz de enviar señales a distancias considerables sin perder su fuerza. Tiene un costo mayor.

Equipo de conectividad

Por lo general, para redes pequeñas, la longitud del cable no es limitante para su desempeño; pero si la red crece, tal vez llegue a necesitarse una mayor extensión de la longitud de cable o exceder la cantidad de nodos especificada. Existen varios dispositivos que extienden la longitud de la red, donde cada uno tiene un propósito específico. Sin embargo, muchos dispositivos incorporan las características de otro tipo de dispositivo para aumentar la flexibilidad y el valor. Hubs o concentradores: Son un punto central de conexión para nodos de red que están dispuestos de acuerdo a una topología física de estrella.

Repetidores: Un repetidor es un dispositivo que permite extender la longitud de la red; amplifica y retransmite la señal de red.

Puentes: Un puente es un dispositivo que conecta dos LAN separadas para crear lo que aparenta ser una sola LAN.

Ruteadores: Los ruteadores son similares a los puentes, sólo que operan a un nivel diferente. Requieren por lo general que cada red tenga el mismo sistema operativo de red, para poder conectar redes basadas en topologías lógicas completamente diferentes como Ethernet y Token Ring.

Compuertas: Una compuerta permite que los nodos de una red se comuniquen con tipos diferentes de red o con otros dispositivos. Podr´a tenerse, por ejemplo, una LAN que consista en computadoras compatibles con IBM y otra con Macintosh.

Sistema Operativo

Después de cumplir todos los requerimientos de hardware para instalar una LAN, se necesita instalar un sistema operativo de red (Network Operating System, NOS), que administre y coordine todas las operaciones de dicha red. Los sistemas operativos de red tienen una gran variedad de formas y tamaños, debido a que cada organización que los emplea tiene diferentes necesidades. Algunos sistemas operativos se comportan excelentemente en redes pequeñas, así como otros se especializan en conectar muchas redes pequeñas en áreas bastante amplias.

Los servicios que el NOS realiza son:

Soporte para archivos: Esto es, crear, compartir, almacenar y recuperar archivos, actividades esenciales en que el NOS se especializa proporcionando un método rápido y seguro.

Comunicaciones: Se refiere a todo lo que se envía a través del cable. La comunicación se realiza cuando por ejemplo, alguien entra a la red, copia un archivo, envía correo electrónico, o imprime.

Servicios para el soporte de equipo: Aquí se incluyen todos los servicios especiales como impresiones, respaldos en cinta, detección de virus en la red, etc.

Redes Ethernet

Ethernet, al que también se conoce como IEEE 802.3, es el estándar más popular para las LAN que se usa actualmente. El estándar 802.3 emplea una topología lógica de bus y una topología física de estrella o de bus. En un principio se penso en utilizar el cable coaxial para el cableado de este tipo de redes, aunque hoy en día se pueden utilizar otros tipos de cables. La velocidad de transmisión de la información por el cable es de 10 Mbps.

Si se utiliza cable coaxial grueso, se pueden hacer hasta 4 tramos de cables (unidos con repetidores) de un máximo de 560 metros cada uno. Los ordenadores se conectan al cable mediante transceptores, siendo la distancia máxima entre el transceptor y el ordenador de 15 metros. Sólo puede haber ordenadores en tres de los cuatro tramos, siendo el número máximo de estaciones de trabajo de 100 por tramo.

Si se utiliza cable coaxial fino, no hacen falta dispositivos transceptores, pudiendo conectarse el cable del ordenador al cable de la red con simples conectores en T. El número máximo de tramos en este caso es de 5, siendo la longitud máxima de cada tramo de 305 metros. Los tramos se unen mediante el empleo de repetidores de señal. Sólo puede haber ordenadores en tres de los tramos, siendo el número máximo de estaciones de trabajo de 30 por tramo.

La redes Ethernet emplean una topología en bus con el método CSMA/CD (Carrier Sense Multiple Access with Collision Detection) para acceder al medio. Eso significa que cualquier estación puede intentar transmitir datos en cualquier momento, pero como todas ellas están conectadas a un único cable común, solo una estación puede estar transmitiendo por el cable (bus) en un momento dado. Para solucionar los problemas de colisiones en la transmisión existen una serie de normas como son : antes de transmitir comprobar que no haya otra estación transmitiendo, o que en caso de colisión hacer que una estación espere un margen de tiempo aleatorio antes de volver a intentar el envío de datos.
